當前位置：首頁 > 產品展示 > 七、變壓器試驗設備、電機試驗設備 > MEBJZ-SCK 三相變比組別測試儀檢定裝置更新時間：2025-05-08

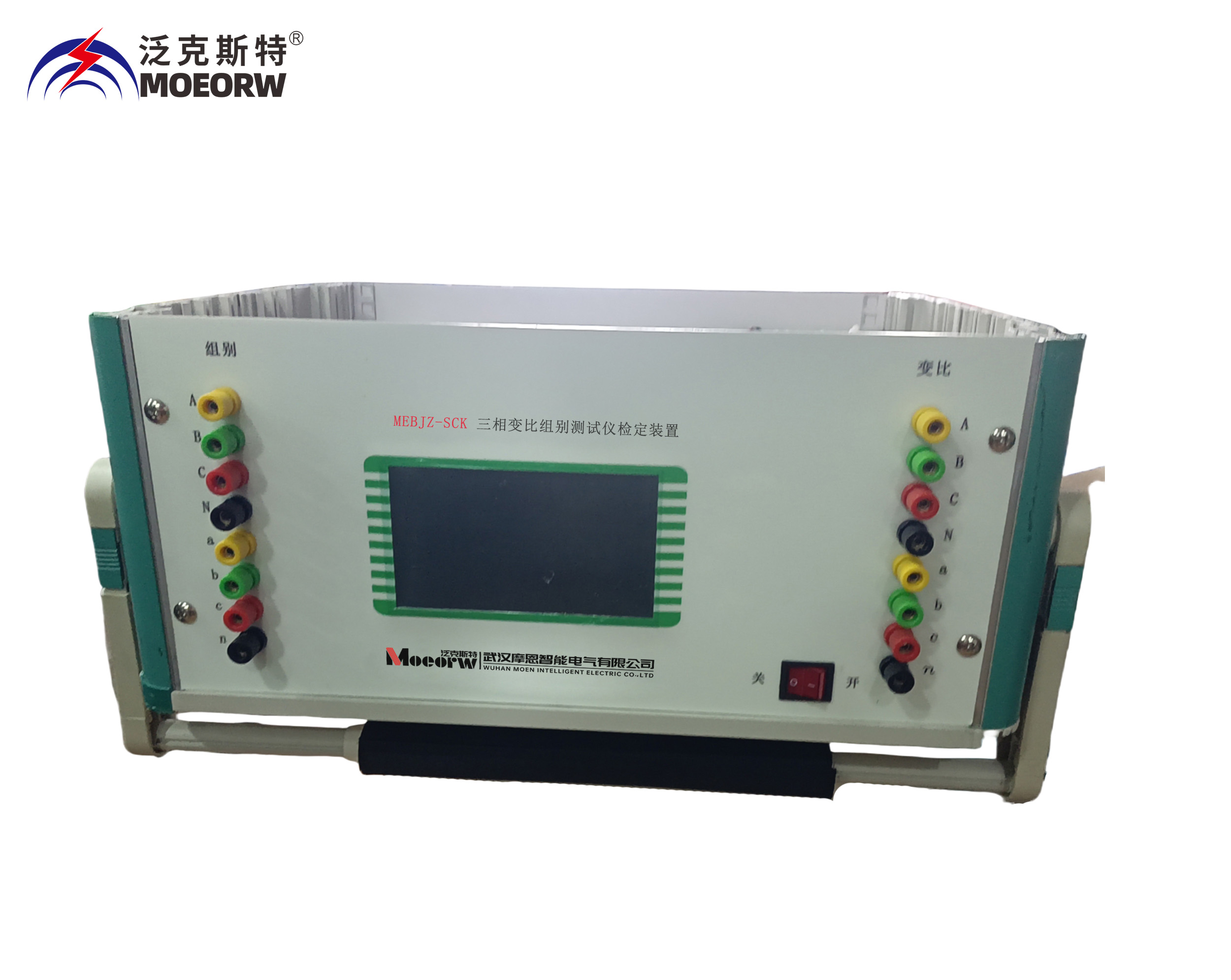

MEBJZ-SCK 三相變比組別測試儀檢定裝置

執行標準：GB1094.1-1996《電力變壓器第一部分總則》、JJG314-2010《測量用電壓互感器》檢定規程

產品別名：變比組別測試儀檢定裝置、變比組別測試儀檢定裝置

產品特性：
※儀器可以在200V電壓下完成變比檢定校驗工作;
※電壓比率量值準確度級別：0.01級;
※輸出組別變比精度：0.05%；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆MEBJZ-SCK 三相變比組別測試儀檢定裝置簡述
三相變比組別測試儀檢定裝置是專門為變壓器，互感器變比組別測試儀檢定校準所設計的標準檢定器具，參考GB1094.1-1996《電力變壓器第一部分總則》、JJG314-2010《測量用電壓互感器》檢定規程，專門針對數字式變比組別測試儀校驗要求研制的標準設備。
儀器可以在200V電壓下完成變比檢定校驗工作，由七個十進制調節盤，實現任意變比比率值設定。由三個調節盤組合，實現D/d、D/y、D/z、Y/d、Y/y、Y/z、聯結組別設定。設備采用無源電壓比例標準器具，由三組單相比例標準通過開關組合連接。設備操作簡單，性能可靠、抗干擾能力強。

◆MEBJZ-SCK 三相變比組別測試儀檢定裝置技術參數
整機通用技術指標
①電壓比率量值準確度級別：0.01級
②輸入電壓范圍：0V～240V
③輸出電壓比率范圍：1.0000～10000
④輸出組別變比范圍：10、100、1000、
輸出變比在Y/Y和D/D時是上面的10，100，1000，但如果是其他的接法就有√3的關系。
在Y/D接法是原變比值上要*√3，即17.732，173.2，1732。
在D/Y接法是原變比值上要/√3，即5.7735，57.735，577.35.
在Y/z接法是原變比值上要*√3，即5.7735，57.735，577.35。
在D/z接法是原變比值上要/3，即3.3333，33.333，333.33。
⑤輸出組別變比精度：0.05%
⑥連接組別設置范圍：D/y、D/d、D/z、Y/y、Y/d、Y/z
