MEGK-JTM高壓開關磨合壽命測試系統概述
MEGK-JTM高壓開關磨合壽命測試系統針對各類高壓斷路器的磨合壽命測試而設計。系統采用工控機控制,多類型任意電壓的高壓斷路器(AC110,AC220,DC24V,DC48V,DC110V,DC220V)的磨合測試,并以計算機為基礎進行參數設定、時序控制。參數設定直觀,時序控制簡便,使工作效率和可靠性得到極大提升,而且克服了以往使用時間繼電器進行磨合的控制能力較差,易使分、合閘線圈燒毀的缺點,有效的保護了斷路器的完好性。
MEGK-JTM高壓開關磨合壽命測試系統操作簡單,是斷路器生產廠家和電力物資驗收檢測單位對斷路器磨合壽命檢測的利器。
MEGK-JTM高壓開關磨合壽命測試系統主要功能及特點
● 操作功能:本磨合裝置可完成各類型交直流斷路器,負荷開關,永磁開關等斷路器的磨合壽命測試,是目前市場上功能性zui強的磨合裝置。本磨合裝置采用工業電腦架構,獨特的計算機多線程分時控制系統來控制斷路器的工作,可以按預設的參數進行單分、單合、合分、分合、分合分等重合閘操作,壽命試驗。
● 操作電源:操作電源采用自行設計的大功率直流高精度操作電源,電源電壓穩定,不會發生帶線圈負載后電壓跌落的情況,瞬時zui大電流可達40A。此電源非市場上調壓器加硅整流型直流電源可比擬的。
● 本裝置能帶多少臺斷路器進行合分閘磨合,取決于所磨合的斷路器的合分閘線圈電流的大小,只要不超過本裝置承受的zui大電流,就可以進行磨合。但是磨合臺內部的儲能電源只能給一臺斷路器進行儲能,其他并聯在合分閘控制端子的斷路器,其儲能電源必須外置。
● 報警功能:當正在磨合的斷路器有出現拒分、拒合、誤分、誤合等故障時,磨合臺上位機軟件報錯,并聲光報警,同時設備切斷電源停止工作。
● 保護功能:當發出合(分)命令后,經過適當延時(延時時間客戶可以自行設置),自動切斷合(分)閘電源,防止因斷路器拒動或者輔助開關轉換不到位而導致合(分)線圈長期帶電。 另外獨特的防反壓技術,可以確保設備長期高效運行。
● 斷口狀態:磨合壽命測試單元,具有三個斷口合閘、分閘狀態指示??蛻魧Ξ?dāng)前運行狀態實時監控,一目了然。
● 磨合類型:客戶可編輯預設磨合類型和設置參數,系統自動保存記憶,下次直接調用,不需再次設定任何參數。
● 報告打?。耗ズ显O(shè)定次數完成后,軟件有信息提示,并停止操作命令,切斷電源。并可自行保存數據,并可連接打印機,打印標準磨合報告格式(也可按要求定制報表格式)。
MEGK-JTM高壓開關磨合壽命測試系統主要技術參數
2.1 使用環境
輸入電源:220V±10% 50Hz±10%
大氣壓力:86~106kPa
溫 度: -10~40℃
濕 度: ≤80%RH
2.2 安全性能
絕緣電阻:>2MΩ
介電強度:電源對機殼工頻1.5kV耐壓1分鐘,無閃絡與飛弧。
2.3 基本參數
◆ 操作電源:
可調直流DC5-270V ,分辨率0.1V,精度 ≤0.1%rdg±0.5V
可調交流AC0-AC250V 分辨率0.1V,精度 ≤0.1%rdg±0.5V
直流DC24V/DC48V,瞬時zui大電流:≤40A
直流DC110V/DC220V,瞬時zui大電流:≤30A
交流AC110V/220V,瞬時zui大電流:≤20A(可定制大功率)
◆儲能電源:
可調直流DC5-270V,分辨率0.1V,精度 ≤0.1%rdg±0.5V
可調交流AC0-AC250V 分辨率0.1V,精度 ≤0.1%rdg±0.5V
直流DC24V/DC48V,額定電流:≤30A
直流DC110V/DC220V,額定電流:≤15A
交流AC110V/220V, 額定電流:≤10A(可定制大功率)
◆整定時間:
分合閘整定時間:1-60000ms,分辨率 1ms,精度 ≤0.1%rdg±1ms
儲能整定時間:1-60000ms,分辨率 1ms,精度 ≤0.1%rdg±1ms
◆ 磨合次數:每個磨合單元的磨合壽命測試次數設置范圍:1-10萬次
尺寸重量:1000mm*900mm*1400mm(單工位) 80kg
MEGK-JTM高壓開關磨合壽命測試系統注意事項

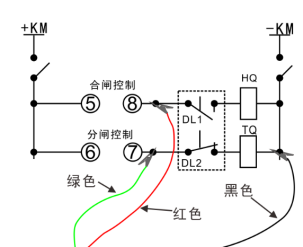

1、設備必須可靠接地,然后接好合分閘控制接線,儲能線、斷口檢測線(視需要連接)等連接線后,仔細檢查沒有問題再合上空開電源,然后指示等亮,然后輕按一下電腦電源,等待電腦系統啟動完成。
2、合分閘控制電源輸出端不能短路,更不能串接電源。建議將斷路器二次控制回路的輔助開關串接進去,這樣不僅可以有效切斷,另外還可以同步考核輔助開關的分合閘情況。
3、儲能電源輸出端正負極嚴禁接錯,輸出端也不能短路,更不能串接電源。
4、合分閘控制電源,儲能輸出電源都嚴禁超負荷使用。儲能電源工作后一定要有延時休息時間,休息時間長短是根據輸出電流大小來決定的,否則可能發熱損壞。
5、本產品運輸時必須采用木箱包裝, 包裝箱內應墊有泡沫防震層。包裝好的產品, 應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
6、設備平時不用時,應儲存在環境溫度-10℃ ~40℃ ,相對濕度不超過80%,通風,無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
7、在氣候潮濕的地區或潮濕的季節,本儀器如長期不用,要求每月開機通電一次( 約二小時)空載運行,以使潮氣散發,保護元器件。
8、儀器使用有技術問題,或者遇到儀器損壞或異常,應立即停止使用并通知本公司技術服務部。未經我司授權嚴禁自行開箱修理。
