大型地網接地電阻測試儀儀器測試接線圖

來源:www.djkluv.com    更新時間:2020-07-31

MEDW-5A 大型地網接地電阻測試儀儀器測試接線圖

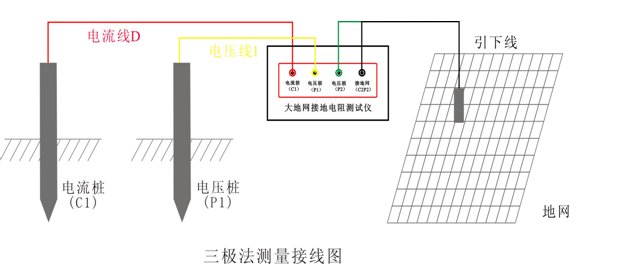

圖3  三極法測量接線圖

1、測量電流線D:線徑≥1.5mm2 ,長度為地網對角線長度的3 ~ 5倍;
2、測量電壓線1:線徑≥1.0 mm2 ,長度為0.618倍的電流線;
3、測量電壓線2:接被測地網某一引下線。
4、測量接地線 :接被測地網某一引下線。

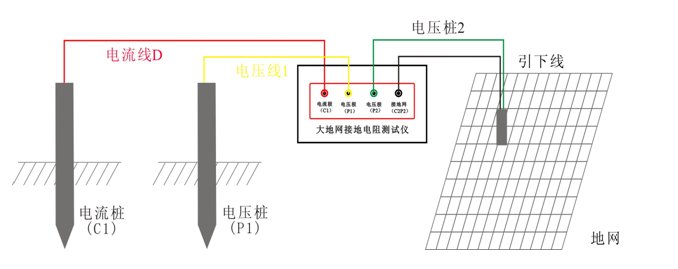

圖4  四極法測量接線圖

5、四極法測量時,從地網的地樁上引出二根連接線分別接到大型地網接地電阻測試儀的電壓極P2、接地網C2兩接線柱,然后按測量操作步驟進行測試。
