MOEORW-8560P 電能表測試系統三相四線低壓電能表經內部CT接入測試

來源：武漢摩恩更新時間：2018-04-24

MOEORW-8560P 電能表測試系統三相四線低壓電能表經內部CT接入測試

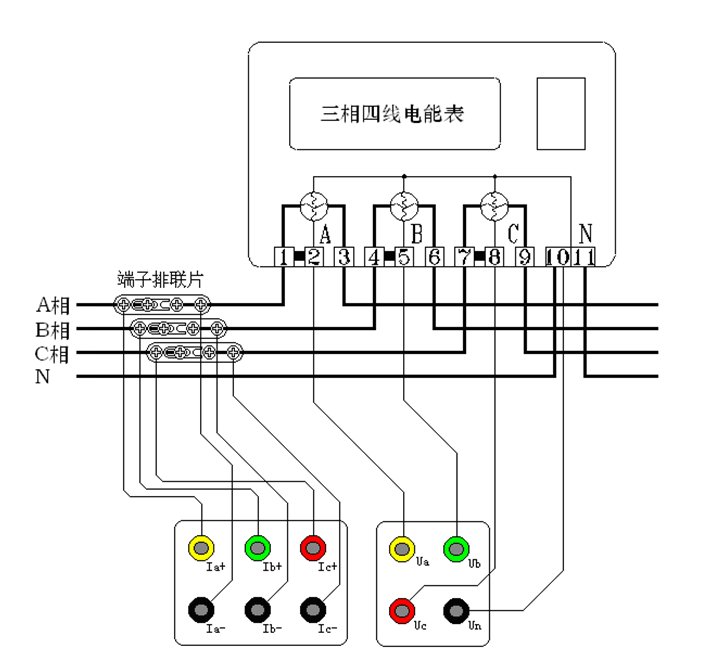

三相四線低壓電能表經內部CT接入接線校驗如圖二十二所示：

圖二十二、三相四線低壓電能表經內部CT接線
先將電壓線首端的插棒按顏色分別接到電能表測試系統面板相應的Ua、Ub、Uc、Un電壓端子上，電壓線末端的鱷魚夾分別接到被測表表尾的A、B、C、N相電壓線上；將電流線的首端插棒按顏色接到儀器面板相應的電流端子上，有標記的接電流正端，無標記的接電流負端，電流線末端的鱷魚夾（或插片）接到端子排兩側（I+接到遠離表計側，I-接到靠近表計側），然后將端子排的連片打開。
打開電能表測試系統開關，先按照被測表參數將“參數設置”屏中相應的參數設置正確，然后，即可進入相應的界面進行測試。
目前有這種端子排的接線方式較少，對于沒有端子排的只能采取鉗表接入法。
